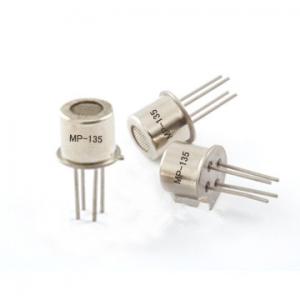

空氣污染氣體傳感器 - MP135

Mouse over image to zoom

對H2的靈敏度高
元件外形尺寸小
5V定電壓、低功耗
快速的響應恢復特性
簡單的驅動電路

產品型號：: MP135

訂貨數量：

產品介紹

一、空氣污染傳感器MP135型產品描述

MP135型空氣污染檢測用平面半導體氣敏元件（空氣污染傳感器，空氣質量傳感器）采用先進的平面生產工藝，在微型Al2O3陶瓷基片上形成加熱器和金屬氧化物半導體氣敏材料，用電極引線引出，封裝在金屬管座、管帽內。當有被檢測氣體存在時，空氣中該氣體的濃度越高，傳感器的電導率就越高。使用簡單的電路即可將這種電導率的變化轉換為與氣體濃度對應的輸出信號。

二、空氣污染傳感器MP135型傳感器特點

對H2的靈敏度高

元件外形尺寸小

5V定電壓、低功耗

快速的響應恢復特性

簡單的驅動電路

三、空氣污染傳感器MP135型主要應用

用于家庭環境的有害氣體檢測自動排風裝置、空氣清新機等。

四、空氣污染傳感器MP135型技術指標

產品型號			MP135
產品類型			平面半導體氣敏元件
標準封裝			金屬
檢測氣體			氫氣、酒精、一氧化碳
檢測濃度			10-1000ppmH2 10-1000ppm酒精 10-500ppmCO
標準電路條件	回路電壓	Vc	≤24V DC
	加熱電壓	VH	5.0V±0.2V ACorDC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	110Ω±10Ω（室溫）
	加熱功耗	PH	≤240mW
	敏感體表面電阻	Rs	10KΩ-100KΩ(in 50ppm H2 )
	靈敏度	S	Rs(in air)/Rs(50ppmH2)≥3
	濃度斜率	α	≤0.6(R50ppm/R30ppm H2)
標準測試條件	溫度、濕度		20℃±2℃；65%±5%RH
	標準測試電路		Vc:5.0V±0.1V； VH: 5.0V±0.1V
	預熱時間		不少于48小時
