產品介紹

電容式觸摸芯片 - GT304L是greenttouch3tm^TM系列電容式觸摸傳感器之一。特別是GT304L可以做電容傳感與4通道以上的greenttouch3^TM發動機運行。多虧了這款劃時代的greenttouch 3^TM引擎，應用程序?qū)⒏訌?qiáng)大，并且在EMC、EMI、H/W變化、電壓干擾、溫度漂移、濕度漂移等方面沒有問題。特別是，它沒有任何問題，反對CS和EFT噪音環境發生在任何觸摸應用程序。

GT304L提供4個LED驅動和32步調光控制器。OUT[1:4]可用于PWM輸出LED調光控制。這是非常經濟的解決方案，當需要LED反饋時，因為沒有額外的材料成本LED控制。對于觸摸輸出結果，可以使用I2C或1對1直接輸出接口。當應用程序中的MCU IO或連接器資源不夠時，I2C接口可能有用。GT304L可應用于2.5V ~ 5.0V的寬供電電壓范圍。它具有CTRL/A0引腳，通過將引腳連接到VCD和GND來選擇靈敏度選項和i2c總線從地址。

一、電容式觸摸芯片-GT304L的特性：

4通道上限，傳感輸入

嵌入式GreenTouch3^TM引擎

- 模擬補償電路

- 嵌入式數字噪聲濾波器

- 智能靈敏度校準

- 嵌入式CS, EFT增強核心

兩種類型的接口支持

- 1:1直接輸出模式

- I2C接口模式

提供中斷函數

LED驅動器(32步調光控制)

靈敏度控制通過控制銷連接

極低的功耗

- 正常備用:145 ua (@3.3V)

- 正常備用:160 ua (@5.0V)

供電電壓范圍寬:2.5V ~ 5.0V單路供電運行

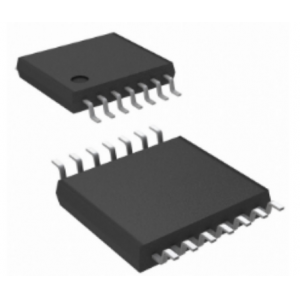

包類型

- SOP14L

- QFN16L

通過無鉛認證

二、電容式觸摸芯片-GT304L的應用：

多鑰匙應用—門鎖、遙控器等

便攜式電子產品-手機，MP3, PMP, PDA，導航、數碼相機、攝像機等

多媒體設備-電視，DVD播放器，藍光播放器，數碼相框、家庭影院等

家電—冰箱、空氣凈化器、空調、洗衣機、微波爐等

PC機，辦公自動化等- PC機，液晶顯示器，傳真機，復印機，燈光控制，玩具，游戲設備等
