兩通道H橋驅動芯片 - SS6809A
Mouse over image to zoom
VCC max = 20V，IO max = 1A
4V 至 16V 工作電源電壓范圍（不需要控制系統 3.3V 電源）
DMOS 輸出晶體管采用（上下總 RON < 1Ω typ）

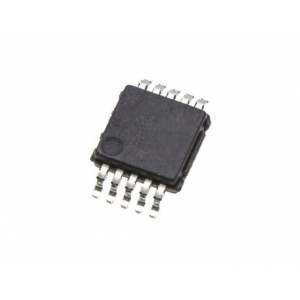

采用緊湊型封裝（SSOP10）
引腳兼容 LV8548MC
待機時電流零消耗
可并聯使用（驅動通道并聯）
內置剎車功能
產品介紹
SS6809A是一款2通道H橋驅動芯片。 適合12V系統產品的電機驅動。芯片每個H橋可提供較大峰值電流1A 和均方根電流0.7A(在12V和Ta=25°C 適當散熱條件下)，可以驅動兩臺直流電機，一臺并聯直流電機，也可以驅動步進電機，步進電機驅動支持全步或半步。
SS6809A內部保護關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護。
SS6809A封裝采用SSOP10，體積小，且是無鉛產品，引腳框架采用100％無鉛電鍍。
一、電機驅動芯片 - SS6809A的特性：
VCC max = 20V，IO max = 1A
4V 至 16V 工作電源電壓范圍（不需要控制系統 3.3V 電源）
DMOS 輸出晶體管采用（上下總 RON < 1Ω typ）
采用緊湊型封裝（SSOP10）
引腳兼容 LV8548MC
待機時電流零消耗
可并聯使用（驅動通道并聯）
內置剎車功能
二、電機驅動芯片 - SS6809A的應用：
冰箱
POS 打印機、標簽打印機
PoE 銷售點終端
干衣機
吸塵器
舞臺燈光
