產品介紹

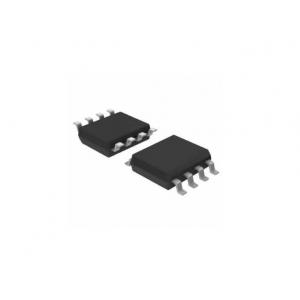

RF298是一款低成本，高集成度的 2.4GHz 的無線收發芯片。工作在2.400~2.483GHz世界通用ISM頻段。片上集成發射機，接收機，頻率綜合器，GFSK 調制解調器。RF298傳輸 GFSK信號，發射功率較大可以到 10dBm,空曠地段傳輸可達120米以上，標準應用為8dBm。接收機采用低中頻結構，接收靈敏度可以達到-86dBm。 該芯片將外圍器件高度集成到芯片內部，集成了射頻前端匹配電路，22K電阻，晶體負載電容，VDD電容等，目前該芯片外圍器件較低只需要2個電容和一顆晶振。

一、無線芯片 - RF298的特性：

低功耗：
-發射模式（0dBm）工作電流16mA
-接收模式工作電流14mA
-休眠電流1.5uA
高集成度：
-外圍元器僅需要2個電容,一個晶振
低成本：
-支持16MHz晶振±60ppm
-支持雙層印制板設計
-支持ESOP8封裝
-支持SPI接口通訊
-可用印制板微帶天線
高性能：
- 1Mbps模式的接收靈敏度為-86dBm
-1Mbps模式的特殊應用較大發射功率可達10dBm，傳輸距離可達200米以上
-標準應用發射輸出功率為8dBm
-抗干擾性好，接收濾波器的鄰道抑制高
內置自重傳，auto_ack 功能
支持4線SPI接口，速率較高支持8Mbps

二、無線芯片 - RF298的應用：
