產品介紹

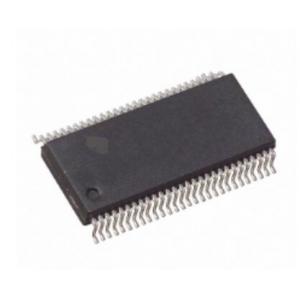

MS90C385B芯片能夠?qū)?8bit的TTL數據轉換成4通道的低壓差分型號（LVDS）。時鐘通道經過鎖相之后與數據通道并行輸出。在時鐘頻率為150MHz時，24bit的RGB數據、3bit的LCD時序數據和1bit的控制數據以1050Mbps的速率在每個LVDS數據通道中傳輸。輸入時鐘頻率為150MHz時，數據的傳輸速率為525Mbytes/sec。MS90C385B的R_FB管腳可以選擇在時鐘的上升沿或者下降沿有效。此款芯片是解決高帶寬、高速TTL信號層面的電磁干擾和電纜長度問題的理想產品。

一、低壓差分傳輸接口芯片-MS90C385B的特性：

頻率范圍：20-150MHz 時鐘信號 ?
較少的總線減少了連線尺寸和費用 ?
內核供電電源 3.3V ?
IO 供電電源 1.8V、3.3V 兼容 ?
低功耗模式 ?
支持 VGA、SVGA、XGA、SXGA ?
支持擴展頻譜時鐘產生 ?
內部集成輸入抖動濾波器 ?
525Megabytes/sec 帶寬 ?
減小 LVDS 擺幅來減小電磁干擾（200mV 或 345mV LVDS 擺幅可供選擇） ?
PLL 不需要外部結構 ?
遵循 TIA/EIA-644 LVDS 標準

二、低壓差分傳輸接口芯片-MS90C385B的應用：
