視頻驅動放大器 - MS1683
Mouse over image to zoom
-1dB 帶寬 35MHz/56MHz 可選擇 10 階視頻濾波器 ?
Transparent Sync-tip 輸入鉗位電路
軌到軌輸出
輸入電壓范圍包括地
交流或直流輸入
交流或直流輸出
單電源供電范圍為 2.5V 至 5.5V
低功耗

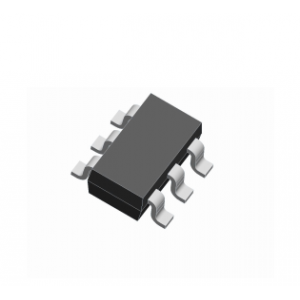

SOT23-6 的封裝形式
產品介紹
MS1683是一個帶寬可選擇的視頻緩沖器，它內部集成6dB增益的軌到軌輸出驅動器和10階輸出重建濾波器，允許同一個輸入信號在-1dB帶寬35MHz和56MHz之間進行選擇控制。MS1683比無源LC濾波器與外加驅動的解決方案能提供更好的圖像質量。它單電源供電范圍為+2.5V到+5.5V，非常適用于電池供電應用。
MS1683的輸入信號為DAC的輸出，可直流耦合輸入或交流耦合輸入。內部二極管箝位和偏置電路可用于交流耦合輸入方式。MS1683還包含內部電平移位電路，從而避免了同步脈沖被截?cái)嗖⒃试S直流耦合輸出。MS1683的輸出可驅動直流或交流耦合單（150Ω）或雙（75Ω）負載。MS1683采用SOT23-6六管腳封裝，ESD保護可達到8KV。
一、視頻驅動放大器-MS1683的特性：
-1dB 帶寬 35MHz/56MHz 可選擇 10 階視頻濾波器 ?
Transparent Sync-tip 輸入鉗位電路
軌到軌輸出
輸入電壓范圍包括地
交流或直流輸入
交流或直流輸出
單電源供電范圍為 2.5V 至 5.5V
低功耗
SOT23-6 的封裝形式
二、視頻驅動放大器-MS1683的應用：
視頻放大器
有線電視和衛星機頂盒
通信設備
消費類視頻
便攜式和手持式產品
個人視頻錄像機
DVD 播放機
高清電視
放映機和幻燈機視頻字符疊加
