產品介紹

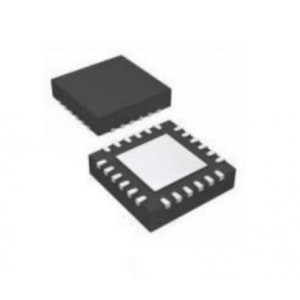

MS8829為一款三相無刷電機的驅動芯片，較高工作電壓可達35V，較大驅動電流1.5A。芯片采用PWM脈沖驅動的方式來減少輸出功耗，通過調節外部信號的占空比來調節電機的轉速；芯片內置鎖存型保護電路，可以在電機正常運轉但HALL信號輸入異常時起到保護芯片的作用。

一、無刷直流馬達驅動芯片-MS8829的特性：

Imax=1.5Ａ
低輸出阻抗上臂橋0.6Ω，下臂橋0.5Ω
使用直接PWM輸入進行速度控制和同步整流
1-HALL FG輸出
鎖存型CSD保護電路
正、反轉工作模式，可切換
stop模式下的節電功能
過溫、過流保護以及低電壓保護
5V穩壓輸出
STAR/STOP 電路（當電機關閉時進入 “急剎車（short brake）”）

二、無刷直流馬達驅動芯片-MS8829的應用：

激光打印器
