產品介紹

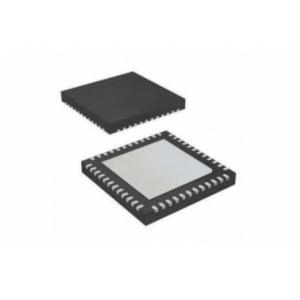

MS41949是一款四通道低壓5V步進電機驅動芯片，可以驅動四個步進電機。通過具有電流細分的電壓驅動方式以及扭矩紋波修正技術，實現了超低噪聲微步進電機驅動。芯片另外內置一個5V直流電機驅動器，上下開關的電阻之和低至1歐姆。

一、步進馬達驅動芯片-MS41949的特性：

電壓驅動方式，256細分微步進驅動電路（四通道八個H橋）每個H橋較大驅動電流±0.8A
四線串行總線通信控制電機
負載電壓范圍 2.7~5.5V
內置直流電機驅動，較大驅動電流±0.5A
QFN48封裝（背部散熱片）

二、步進馬達驅動芯片-MS41949的應用：
