直流馬達驅動芯片 - MS8844
Mouse over image to zoom
四個半H橋驅動器：可用來驅動四個螺線管，兩個直流電機， 一個步進電機，以及其他負載
獨立半橋控制
用于低側電流檢測引腳
功率管低導通電阻
24V, 25°C 下 2.5A 較大峰值電流
內置 3.3V 10mA 低壓降穩壓器(LDO)
8-36V 電源電壓范圍
輸出端可以并聯使用?

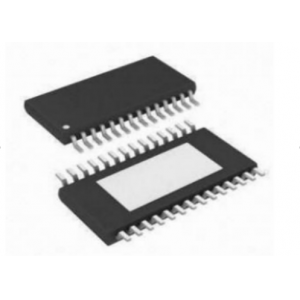

帶散熱片的表面貼片封裝
產品介紹
MS8844提供四個可獨立控制的半H橋驅動器。可被用于驅動直流電機，一個步進電機，4個螺線圈或者其他負載。每個輸出驅動器通道包含采用半H橋配置的N通道功率MOSFET。可提供每個通道輸入的單獨控制。在采用分離電源供電時，邏輯輸入和nFAULT輸出的參考地設置為一個單獨的地腳。
MS8844在半H橋的每個通道上提高達2.5A 峰值電流或者1.75A 均方根輸出電流。該芯片具有過流保護，短路保護，欠壓保護以及過溫保護功能采用28腳散熱薄型小尺寸封裝，封裝為eTSSOP28。
一、直流馬達驅動芯片-MS8844的特性：
四個半H橋驅動器：可用來驅動四個螺線管，兩個直流電機， 一個步進電機，以及其他負載
獨立半橋控制
用于低側電流檢測引腳
功率管低導通電阻
24V, 25°C 下 2.5A 較大峰值電流
內置 3.3V 10mA 低壓降穩壓器(LDO)
8-36V 電源電壓范圍
輸出端可以并聯使用?
帶散熱片的表面貼片封裝
二、直流馬達驅動芯片-MS8844的應用：
紡織機械
消費類產品
辦公自動化設備
工廠自動化
機器人
